方案介绍：

本方案基于Intel JHL7440开发的Thunderbolt™ 3 Module，应用于雷电3Dock扩展坞，雷电3显卡扩展坞，雷电3多盘位硬盘盒(柜)，雷电3转PCIE方案。
Module优点在于不需要每款产品都重新设计雷电3高速线路，只需设计I/O部分，雷电3部分高速电路无需重新设计，缩短开发时间减少开发成本；另一大优点是，认证费用和认证周期会大大缩短，由我们帮确认客户PCB原理图，确保一次过认证，再送Intel，百佳泰测试时间将会减少一半3个月内认证完成，并且使用Thunderbolt™ 3 Titan Ridge 测试费用会降到10000美金，认证完成后英特尔再补贴50%。

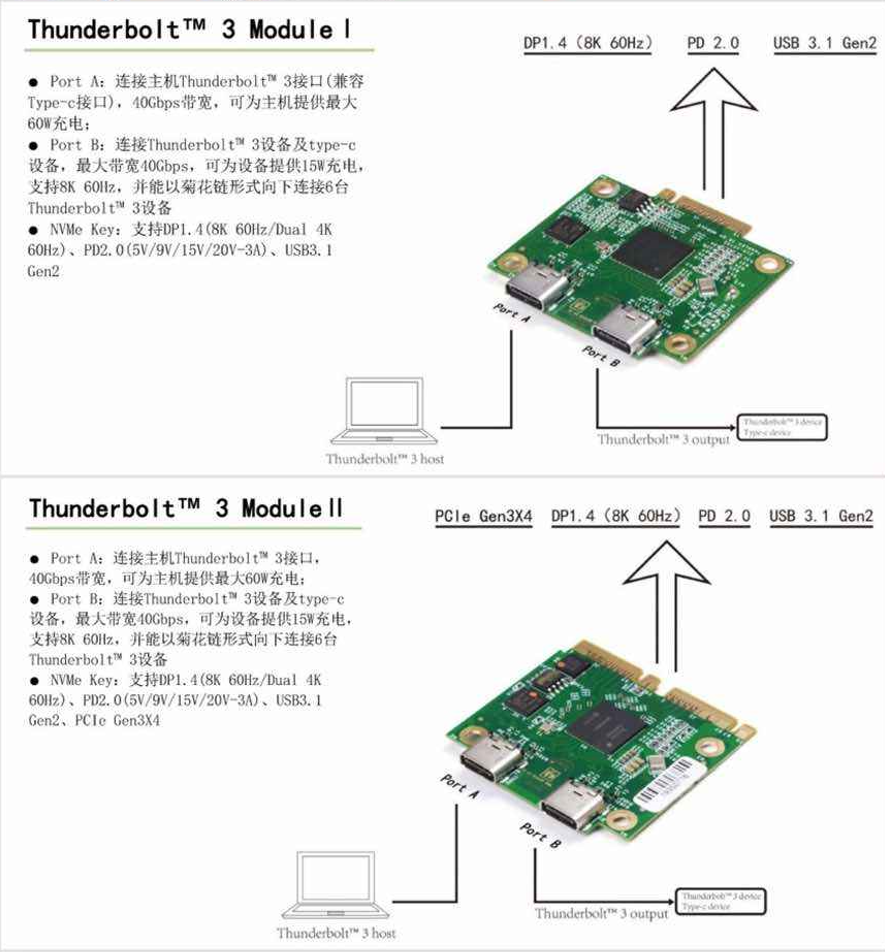

模块方案示意图：

Module1，Module2差异：

Block Diagram：

ID Introduce

场景展示：

产品特性：

• 支持Thunderbolt主机和MFDP主机PC或笔记本。

• thunderbolt3菊花链，最多支持6个雷电3产品以菊花链的方式连接。（存储设备在末端）

• Displayport 1.4 最高支持8K@60Hz(7680x4320)视频输出，向下兼容5K@60Hz (5120x2880) UHD or dual 4K@60Hz。可以支持最高4K60Hz双屏视频输出。

• Thunderbolt Port A端口，雷电3上行口，最高速率可达40GB。最高支持PD60W供电。（5V/9V/15V/20V @3A）。

• Thunderbolt Port B端口，雷电3下行端口，菊花链端口（支持其他雷电3设备），支持视频输出，40GB速率，最高支持15wPD供电，（5V@3A)。

• USB3.1 Gen 2 Type A 最高支持 1000MB/S and 5V@1.5A。

• USB3.1 Gen 2 Type C 最高支持 1000MB/S and 5V@3A。

• SD4.0(UHS-II) Card-Reader 最高支持 280MB/S。

• CFast2.0 Card-Reader 最高支持500MB/S。

 Interface

 IC Controller

1. ntel Titan Ridge JHL7440 Module 1

2. Realtek 5420 (USB3.1-10G HUB)

3. Realtek 5411E (USB3.0-5G HUB)

4. Realtek 8153B (Giga LAN)

5. Realtek 5329 (SD4.0 Card-Reader)

6. JM578 (CFast2.0 Card-Reader)



---
