方案简介
- 视频矩阵方案

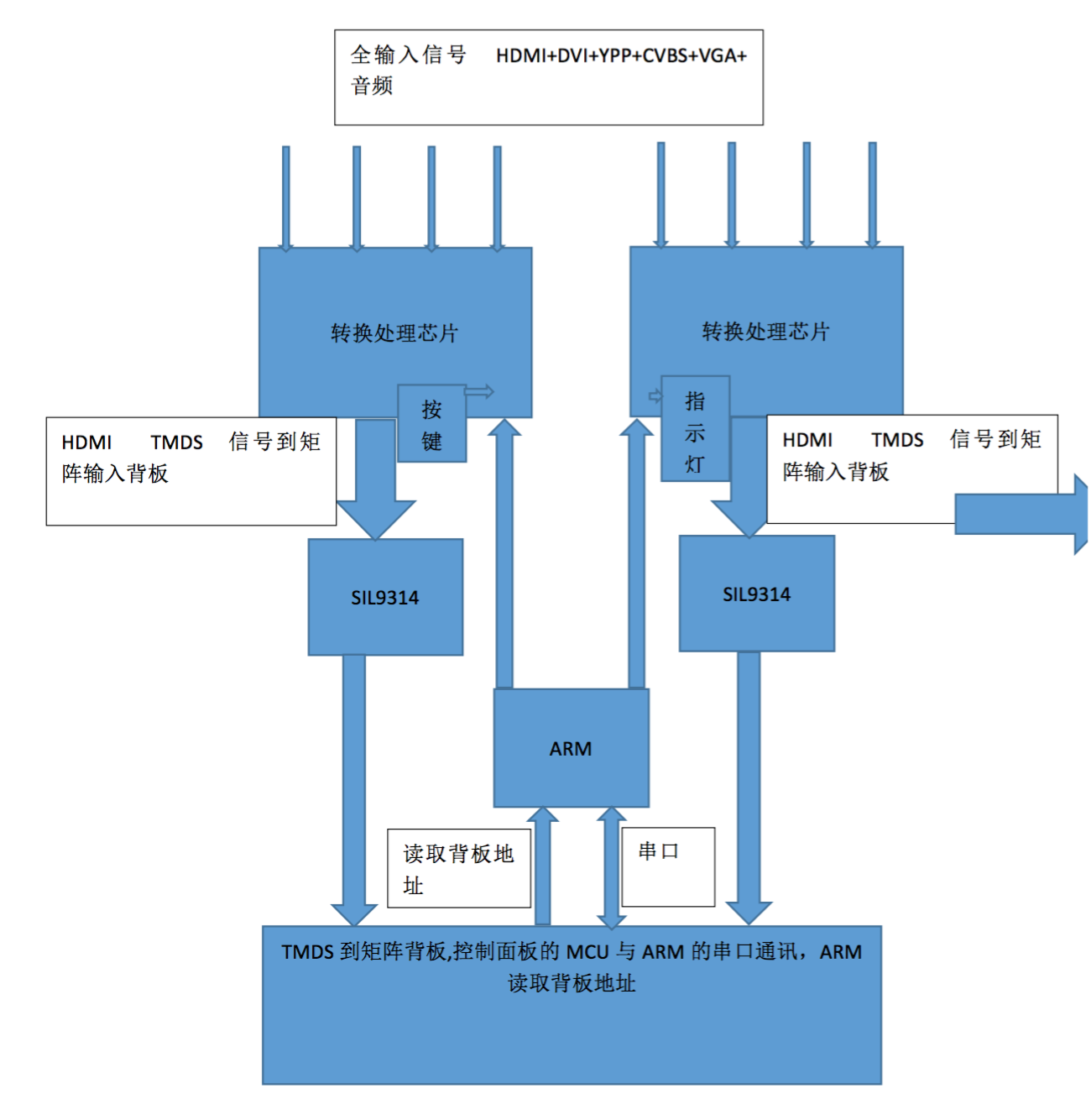

- 视频矩阵解决方案
一、通过串口方式设置芯片参数。
二、输入源:
1.支持 CVBS、S-VDIEO、YPbPr 分量、VGA、DVI、HDMI 六种类型输入;并可以通过串口协议选择输入通道;
2.CVBS 和 S-VDIEO 输入时,支持 NTSC 3.58,NTSC 4.43,PAL,SECAM 格式;
3.YPbPr 分量输入时,支持 480I/P、576I/P、720I/P、1080I/P 分辨率;
4.VGA、DVI、HDMI 输入时,PC 支持 640x480~1920x1200@50HZ 和 60HZ 的所有 分辨率;HDTV 支持 480I/P、576I/P、720I/P、1080I/P@50HZ 和 60HZ 分辨率;
5.DVI 和 HDMI 能兼容 RGB、YCbCr 4:2:2/4:4:4 输入并支持 HDCP 和 HDMI1.4 协议。
6.带模拟音频输入通道,并可以调节音量;
三、独立的图像参数修改:
以下参数,每种输入源都可以通过串口协议设置。
1)、包含对比度、亮度、饱和度、锐度等图像参数修改;
2)、VGA 输入时,可设置 R/G/B 三种色彩、行/场、相位/时钟等参数调整,并带自动调整功能。
3)、修改参数可以显示菜单和屏蔽菜单功能;
四、输出分辨率
暂时固定 720P/1080P@60HZ
800 x 600(SVGA) at 60Hz
1024 x 768(XGA) at 60Hz
1280 x 720(HDTV 720p) at 60Hz
1280 x 800 at 60Hz
1280 x 1024(SXGA) at 60Hz
1366 x 768(HDTV 768p) at 60Hz
1400 x 1050 at 60 Hz
1400 x 900 at 60 Hz
1600 x 900 at 60 Hz
1600 x 1200(UXGA) at 60 Hz
1680 x 1050 at 60 Hz
1920 x 1080(PC) at 60 Hz
1920 x 1080(HDTV 1080p) at 60 Hz
1920 x 1200(PC)at 60HZ
二、输入源:
1.支持 CVBS、S-VDIEO、YPbPr 分量、VGA、DVI、HDMI 六种类型输入;并可以通过串口协议选择输入通道;
2.CVBS 和 S-VDIEO 输入时,支持 NTSC 3.58,NTSC 4.43,PAL,SECAM 格式;
3.YPbPr 分量输入时,支持 480I/P、576I/P、720I/P、1080I/P 分辨率;
4.VGA、DVI、HDMI 输入时,PC 支持 640x480~1920x1200@50HZ 和 60HZ 的所有 分辨率;HDTV 支持 480I/P、576I/P、720I/P、1080I/P@50HZ 和 60HZ 分辨率;
5.DVI 和 HDMI 能兼容 RGB、YCbCr 4:2:2/4:4:4 输入并支持 HDCP 和 HDMI1.4 协议。
6.带模拟音频输入通道,并可以调节音量;
三、独立的图像参数修改:
以下参数,每种输入源都可以通过串口协议设置。
1)、包含对比度、亮度、饱和度、锐度等图像参数修改;
2)、VGA 输入时,可设置 R/G/B 三种色彩、行/场、相位/时钟等参数调整,并带自动调整功能。
3)、修改参数可以显示菜单和屏蔽菜单功能;
四、输出分辨率
暂时固定 720P/1080P@60HZ
800 x 600(SVGA) at 60Hz
1024 x 768(XGA) at 60Hz
1280 x 720(HDTV 720p) at 60Hz
1280 x 800 at 60Hz
1280 x 1024(SXGA) at 60Hz
1366 x 768(HDTV 768p) at 60Hz
1400 x 1050 at 60 Hz
1400 x 900 at 60 Hz
1600 x 900 at 60 Hz
1600 x 1200(UXGA) at 60 Hz
1680 x 1050 at 60 Hz
1920 x 1080(PC) at 60 Hz
1920 x 1080(HDTV 1080p) at 60 Hz
1920 x 1200(PC)at 60HZ
